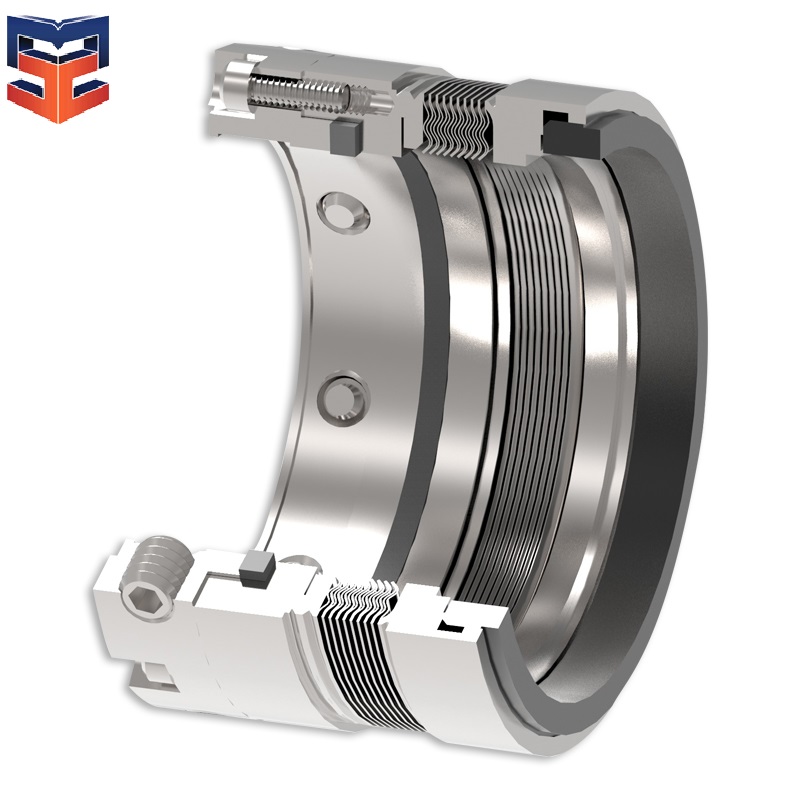

مکانیکال سیل Metal Bellows Seal
مکانیکال سیل Metal Bellows Seal یا مکانیکال سیل با بلوز فلزی یکی از انواع پیشرفته آببندهای مکانیکی است که بهجای فنرهای معمولی از یک المان انعطافپذیر فلزی (Metal Bellows) برای ایجاد نیروی بسته نگه داشتن سطوح آببندی استفاده میکند.
این نوع سیل به دلیل حذف فنرهای مکانیکی و طراحی خاص بلوز فلزی، برای شرایط کاری سخت مانند دماهای بالا، فشارهای متغیر و سیالات شیمیایی خاص مورد استفاده قرار میگیرد و در صنایع فرآیندی، پتروشیمی و تجهیزات حرارتی کاربرد گستردهای دارد.
نحوه عملکرد Metal Bellows Seal
در این نوع مکانیکال سیل، بلوز فلزی وظیفه دوگانه دارد:
- ایجاد نیروی لازم برای تماس کنترلشده بین سطوح آببندی
- عملکرد بهعنوان آببند ثانویه (Secondary Seal)
بلوز فلزی با قابلیت ارتجاعی خود، حرکتهای محوری ناشی از انبساط حرارتی، تغییرات فشار و جابهجایی شفت را جبران میکند و باعث حفظ عملکرد پایدار سیل میشود.
اجزای اصلی Metal Bellows Seal
1- بلوز فلزی (Metal Bellows)
مهمترین بخش سیل است که معمولاً از آلیاژهای مقاوم مانند:
- Alloy 20
- Hastelloy
- Inconel
- Stainless Steel 316
ساخته میشود.
2- رینگهای آببندی (Seal Faces)
شامل یک جفت سطح آببندی از جنسهای مختلف مانند:
- Carbon Graphite
- Silicon Carbide (SiC)
- Tungsten Carbide (TC)
- Ceramic
است.
3- قطعات نگهدارنده و پوسته
این قطعات وظیفه تثبیت مجموعه سیل روی شفت و انتقال صحیح نیرو را بر عهده دارند.
4- آببندهای ثانویه
بسته به طراحی میتواند شامل:
- اورینگ
- گسکتهای مقاوم شیمیایی
- آببندهای فلزی باشد.
ویژگیهای مکانیکال سیل Metal Bellows
- مناسب برای دماهای بالا
- عملکرد پایدار در شرایط کاری سخت
- عدم وجود فنرهای داخلی در تماس با سیال
- جلوگیری از گرفتگی فنر توسط ذرات و رسوبات
- جبران حرکتهای محوری شفت
- مقاومت بالا در برابر خوردگی با انتخاب آلیاژ مناسب
- کاهش نیاز به تعمیرات در شرایط خاص
کاربردهای Metal Bellows Seal
این نوع مکانیکال سیل در صنایع مختلف استفاده میشود، از جمله:
- صنایع نفت و گاز
- پالایشگاهها
- صنایع پتروشیمی
- صنایع شیمیایی
- پمپهای دما بالا
- تجهیزات انتقال سیالات خورنده
- واحدهای فرآیندی با سیالات چسبنده یا کریستالی
- تجهیزات حرارتی و روغن داغ
