مکانیکال سیل کارتریجی تکی و دوتایی

توضیحات

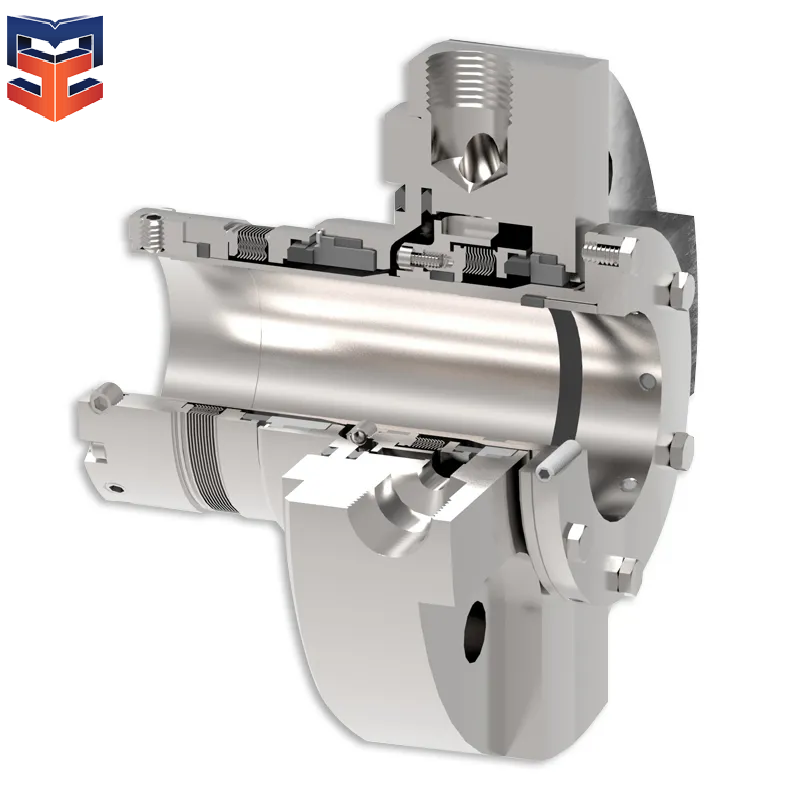

مکانیکال سیل Single و Dual Cartridge Seal

معرفی مکانیکال سیل Cartridge Seal

مکانیکال سیل Cartridge Seal یکی از انواع پیشرفته مکانیکال سیل‌ها است که به‌صورت یک مجموعه کامل و مونتاژشده شامل رینگ‌های آب‌بندی، فنرها، قطعات نگهدارنده و المان‌های آب‌بندی ثانویه تولید می‌شود. این طراحی باعث می‌شود نصب و تعویض سیل نسبت به مدل‌های کامپوننت (Component Seal) سریع‌تر، دقیق‌تر و با خطای کمتر انجام شود.

مکانیکال سیل‌های کارتریجی در دو نوع اصلی Single Cartridge Seal و Dual Cartridge Seal عرضه می‌شوند که بر اساس نوع سیال، فشار، شرایط کاری و میزان حساسیت سیستم انتخاب می‌گردند.



Single Cartridge Seal (مکانیکال سیل کارتریجی تکی)

Single Cartridge Seal یک مجموعه آب‌بندی تک‌مرحله‌ای است که دارای یک جفت سطح آب‌بندی (یک رینگ ثابت و یک رینگ دوار) بوده و برای جلوگیری از نشتی سیالات معمولی در پمپ‌ها و تجهیزات دوار استفاده می‌شود.

این نوع سیل برای کاربردهایی مناسب است که سیال فرآیندی نسبتاً تمیز بوده و نیاز به سیستم آب‌بندی پیچیده وجود ندارد.

اجزای اصلی Single Cartridge Seal

• رینگ دوار (Rotating Face)
• رینگ ثابت (Stationary Face)
• فنر یا مجموعه فنری
• اورینگ‌ها یا المان‌های آب‌بندی ثانویه
• پوسته و قطعات نگهدارنده کارتریج
• غلاف شفت (Shaft Sleeve)

کاربردهای Single Cartridge Seal

• پمپ‌های سانتریفیوژ
• پمپ‌های آب صنعتی
• صنایع غذایی
• صنایع دارویی
• سیستم‌های انتقال سیالات عمومی
• تجهیزات فرآیندی با فشار و دمای متوسط

مزایای Single Cartridge Seal

• نصب سریع و آسان
• کاهش خطاهای مونتاژ
• تنظیم دقیق سطوح آب‌بندی
• کاهش زمان تعمیرات
• مناسب برای بسیاری از کاربردهای عمومی صنعتی

Dual Cartridge Seal (مکانیکال سیل کارتریجی دوتایی)

Dual Cartridge Seal یا مکانیکال سیل کارتریجی دوبل، دارای دو مجموعه سطح آب‌بندی است که به‌صورت پشت‌به‌پشت (Back-to-Back)، رو‌به‌رو (Face-to-Face) یا سری (Tandem) نصب می‌شوند.

این نوع سیل برای سیالات خطرناک، سمی، فرار، قابل اشتعال یا سیالاتی که آب‌بندی کامل آن‌ها اهمیت بالایی دارد استفاده می‌شود.

انواع آرایش Dual Cartridge Seal

1- Back-to-Back

دو سطح آب‌بندی در مقابل یکدیگر قرار می‌گیرند و معمولاً برای فشارهای بالاتر استفاده می‌شود.

2- Face-to-Face

سطوح آب‌بندی روبه‌روی هم قرار گرفته و برای برخی کاربردهای خاص فرآیندی استفاده می‌شود.

3- Tandem

دو سیل پشت سر هم قرار می‌گیرند و سیل دوم به‌عنوان پشتیبان عمل می‌کند.

اجزای اصلی Dual Cartridge Seal

• دو مجموعه رینگ آب‌بندی
• سیستم فنری دوبل
• اورینگ‌ها و آب‌بندهای ثانویه
• پوسته کارتریج
• سیستم تزریق و کنترل سیال Barrier یا Buffer

کاربردهای Dual Cartridge Seal

• صنایع نفت و گاز
• پتروشیمی
• پالایشگاه‌ها
• صنایع شیمیایی
• پمپ‌های انتقال مواد خطرناک
• سیالات با فشار بالا یا دمای بالا

مزایای Dual Cartridge Seal

• جلوگیری از خروج سیالات خطرناک به محیط
• افزایش ایمنی تجهیزات
• قابلیت استفاده با سیستم‌های Barrier Fluid
• مناسب برای شرایط کاری بحرانی
• افزایش قابلیت اطمینان سیستم آب‌بندی

متریال‌های مورد استفاده

بسته به نوع سیال و شرایط کاری، متریال‌ها شامل:

فیس‌های آب‌بندی:

• Carbon Graphite
• Silicon Carbide (SiC)
• Tungsten Carbide (TC)
• Ceramic

الاستومرها:

• NBR
• EPDM
• FKM (Viton)
• PTFE

قطعات فلزی:

• Stainless Steel 304
• Stainless Steel 316
• آلیاژهای مقاوم به خوردگی

نکات مهم در انتخاب Cartridge Seal

برای انتخاب صحیح مکانیکال سیل کارتریجی باید موارد زیر بررسی شود:

• نوع سیال و میزان خورندگی آن
• فشار کاری سیستم
• دمای سیال
• سرعت دوران شفت
• نوع پمپ یا تجهیز دوار
• نیاز یا عدم نیاز به سیستم Barrier Fluid
• استانداردهای ایمنی مورد نیاز

جمع‌بندی

مکانیکال سیل‌های Single و Dual Cartridge Seal از مطمئن‌ترین راهکارهای آب‌بندی برای تجهیزات دوار صنعتی هستند. مدل Single برای کاربردهای عمومی و اقتصادی مناسب است، در حالی که مدل Dual برای شرایط حساس، سیالات خطرناک و صنایع نفت، گاز و پتروشیمی به‌کار می‌رود. طراحی کارتریجی این سیل‌ها باعث نصب آسان‌تر، کاهش خطا و افزایش عمر کاری تجهیزات می‌شود.
