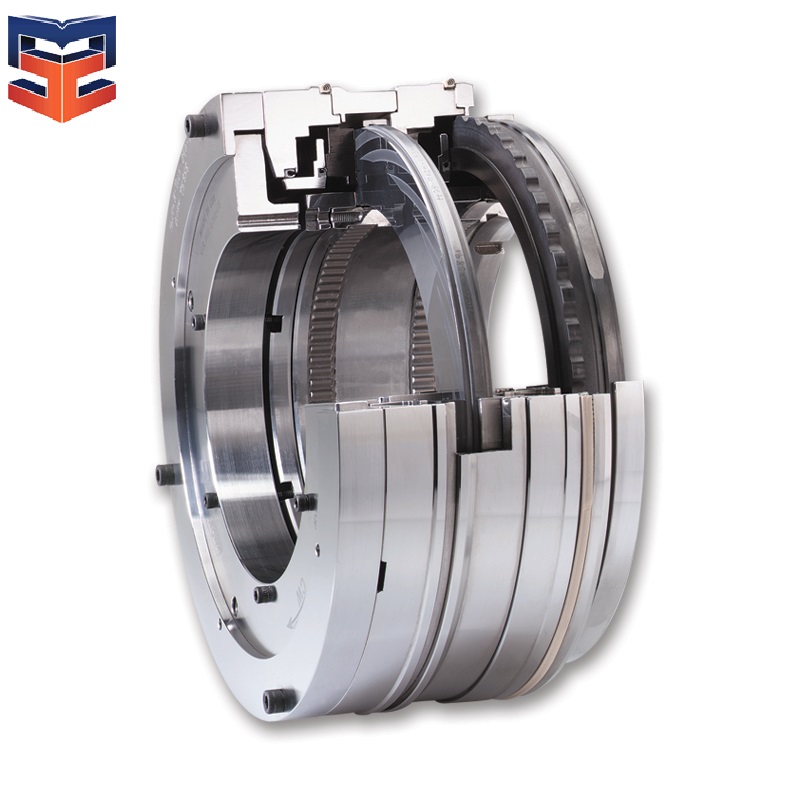

مکانیکال سیل Dry Gas Seal
مکانیکال سیل Dry Gas Seal (DGS) یا آببند گاز خشک یکی از پیشرفتهترین سیستمهای آببندی مورد استفاده در تجهیزات دوار، بهخصوص کمپرسورهای گاز صنعتی است. این نوع سیل با استفاده از یک لایه بسیار نازک گاز (معمولاً گاز فرآیندی یا نیتروژن) بین سطوح آببندی، بدون نیاز به روغن یا تماس مستقیم سطوح، عمل آببندی را انجام میدهد.
Dry Gas Seal به دلیل کاهش اصطکاک، افزایش راندمان و جلوگیری از نشتی سیالات فرآیندی، نقش مهمی در صنایع نفت، گاز، پتروشیمی و نیروگاهها دارد.
نحوه عملکرد Dry Gas Seal
در مکانیکال سیل گاز خشک، شیارهای میکروسکوپی روی سطح یکی از رینگهای سیل باعث ایجاد نیروی لیفت گازی میشوند. هنگام چرخش شفت، گاز به فضای بین دو سطح هدایت شده و یک فیلم بسیار نازک گازی ایجاد میکند.
این لایه گازی باعث میشود:
- سطوح سیل تقریباً بدون تماس مکانیکی کار کنند.
- اصطکاک و سایش کاهش یابد.
- حرارت تولیدی در ناحیه آببندی کم شود.
- عمر کاری سیل افزایش پیدا کند.
اجزای اصلی Dry Gas Seal
ساختار یک سیستم Dry Gas Seal معمولاً شامل موارد زیر است:
1- رینگ دوار (Rotating Ring)
بر روی شفت نصب شده و همراه با آن دوران میکند. سطح آن دارای شیارهای دقیق برای ایجاد فیلم گازی است.
2- رینگ ثابت (Stationary Ring)
بخش ثابت سیل است که در مقابل رینگ دوار قرار میگیرد و سطح آببندی را تشکیل میدهد.
3- فنر و سیستم اعمال نیرو
وظیفه ایجاد نیروی بسته نگه داشتن سطوح در زمان توقف یا شرایط کمسرعت را دارد.
4- اورینگها و آببندهای ثانویه
برای جلوگیری از عبور گاز از قسمتهای جانبی مورد استفاده قرار میگیرند.
5- سیستم تأمین گاز سیل (Seal Gas System)
شامل تجهیزات جانبی مانند:
- فیلترها
- رگلاتورها
- کنترلکنندههای فشار
- پنل گاز سیل
است که گاز تمیز و پایدار را به سیل میرساند.
ویژگیهای مکانیکال سیل Dry Gas Seal
- عملکرد بدون تماس مستقیم سطوح آببندی
- اصطکاک و مصرف انرژی بسیار کم
- کاهش قابل توجه نشتی نسبت به سیستمهای سنتی
- مناسب برای سرعتهای دورانی بالا
- قابلیت کار در فشارهای بالا
- کاهش نیاز به سیستمهای روغنکاری
- افزایش قابلیت اطمینان تجهیزات دوار
کاربردهای Dry Gas Seal
Dry Gas Seal بیشتر در تجهیزات زیر استفاده میشود:
- کمپرسورهای گریز از مرکز (Centrifugal Compressors)
- کمپرسورهای فرآیندی صنایع نفت و گاز
- کمپرسورهای پتروشیمی
- تجهیزات پالایشگاهی
- واحدهای LNG
- صنایع شیمیایی و نیروگاهی
متریالهای مورد استفاده در Dry Gas Seal
انتخاب متریال به شرایط کاری بستگی دارد، اما معمولاً شامل موارد زیر است:
- کربن گرافیتی (Carbon Graphite)
- کاربید سیلیکون (Silicon Carbide – SiC)
- کاربید تنگستن (Tungsten Carbide – TC)
- فولاد ضدزنگ (Stainless Steel)
- آلیاژهای مقاوم به خوردگی
عوامل مؤثر بر عملکرد Dry Gas Seal
برای عملکرد صحیح این نوع سیل باید موارد زیر کنترل شود:
- کیفیت و تمیزی گاز سیل
- فشار و دمای کاری
- ارتعاشات تجهیزات
- هممحوری شفت
- شرایط راهاندازی و توقف کمپرسور
- عملکرد صحیح سیستم کنترل گاز
جمعبندی
مکانیکال سیل Dry Gas Seal یک فناوری پیشرفته آببندی برای تجهیزات دوار حساس، بهخصوص کمپرسورهای صنایع نفت، گاز و پتروشیمی است. کاهش اصطکاک، نشتی بسیار کم، راندمان بالا و قابلیت کار در شرایط سخت، این سیستم را به یکی از مهمترین راهکارهای آببندی مدرن در صنایع فرآیندی تبدیل کرده است.
