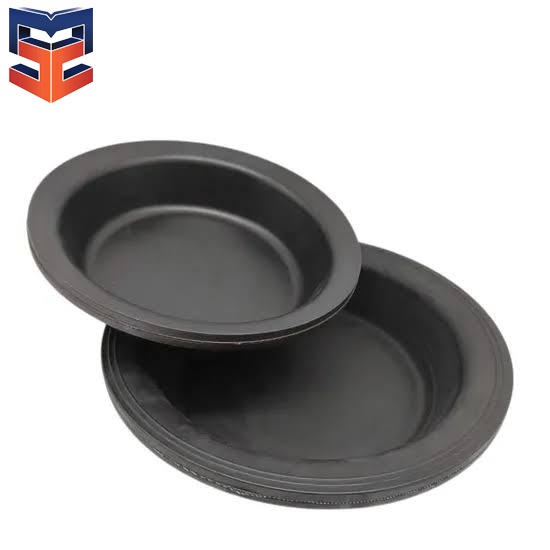

دیافراگم پارچهای
دیافراگم پارچهای یکی از انواع دیافراگمهای صنعتی است که از ترکیب لایههای الاستومری و یک یا چند لایه پارچه تقویتکننده ساخته میشود. وجود لایه پارچهای در ساختار این نوع دیافراگم باعث افزایش استحکام مکانیکی، کنترل تغییر شکل و بهبود عملکرد آن در شرایط کاری پرفشار و سیکلهای حرکتی زیاد میشود.
این نوع دیافراگم معمولاً در مواردی استفاده میشود که علاوه بر آببندی، مقاومت در برابر کشش، پارگی و تغییرات فشار اهمیت بالایی دارد.
ساختار دیافراگم پارچهای
دیافراگمهای پارچهای معمولاً از ترکیب موارد زیر تولید میشوند:
- لایه لاستیکی یا پلیمری جهت ایجاد آببندی
- لایه تقویتکننده پارچهای برای افزایش مقاومت مکانیکی
پارچههای مورد استفاده میتوانند شامل:
- پلیاستر (Polyester)
- نایلون (Nylon)
- الیاف آرامید (Aramid)
- فایبرگلاس (Fiberglass)
باشند که بسته به شرایط کاری و نوع کاربرد انتخاب میشوند.
ویژگیهای دیافراگم پارچهای
مهمترین ویژگیهای این نوع دیافراگم عبارتاند از:
- مقاومت کششی بالا
- کاهش تغییر شکل دائمی در اثر فشار
- مقاومت مناسب در برابر پارگی و سایش
- افزایش طول عمر در سیکلهای کاری زیاد
- حفظ شکل و عملکرد در فشارهای متغیر
- قابلیت استفاده در ابعاد بزرگ و کاربردهای صنعتی سنگین
- عملکرد پایدار در شرایط دینامیکی
مواد لاستیکی مورد استفاده در دیافراگم پارچهای
بسته به نوع کاربرد، لایه لاستیکی دیافراگم میتواند از متریالهای مختلفی ساخته شود، از جمله:
- NBR: مناسب برای روغنها، سوختها و سیالات نفتی
- EPDM: مناسب برای آب، بخار و مواد شیمیایی خاص
- FKM (Viton): مناسب برای دمای بالا و مواد شیمیایی سخت
- CR (نئوپرن): مناسب برای کاربردهای عمومی و شرایط محیطی
- PTFE: برای مقاومت شیمیایی بسیار بالا
کاربردهای دیافراگم پارچهای
دیافراگمهای تقویتشده با پارچه در صنایع مختلف کاربرد دارند، از جمله:
- پمپهای دیافراگمی صنعتی
- شیرهای کنترل فشار
- رگلاتورها و تجهیزات پنوماتیک
- سیستمهای هیدرولیکی
- تجهیزات اندازهگیری و ابزار دقیق
- صنایع نفت، گاز و پتروشیمی
- ماشینآلات صنعتی
- تجهیزات انتقال و کنترل سیالات
مزایای استفاده از دیافراگم پارچهای
استفاده از دیافراگم پارچهای باعث افزایش قابلیت اطمینان تجهیزات و کاهش هزینههای تعمیرات میشود. لایه تقویتکننده داخلی، از کش آمدن بیش از حد دیافراگم جلوگیری کرده و امکان استفاده از آن را در شرایطی با فشار و حرکتهای تکراری فراهم میکند.
نکات مهم در انتخاب دیافراگم پارچهای
برای انتخاب صحیح دیافراگم پارچهای باید موارد زیر بررسی شود:
- نوع سیال عبوری
- فشار و دمای کاری
- تعداد سیکلهای عملکرد
- نوع پارچه تقویتکننده
- جنس لاستیک پایه
- ابعاد، ضخامت و نوع اتصال دیافراگم
جمعبندی
دیافراگم پارچهای یکی از راهکارهای مطمئن در صنایع آببندی برای شرایط کاری سخت و سیکلهای طولانی است. ترکیب لاستیک و لایه تقویتکننده پارچهای، باعث ایجاد قطعهای با مقاومت بالا، عمر کاری بیشتر و عملکرد پایدار در تجهیزات صنعتی میشود.
